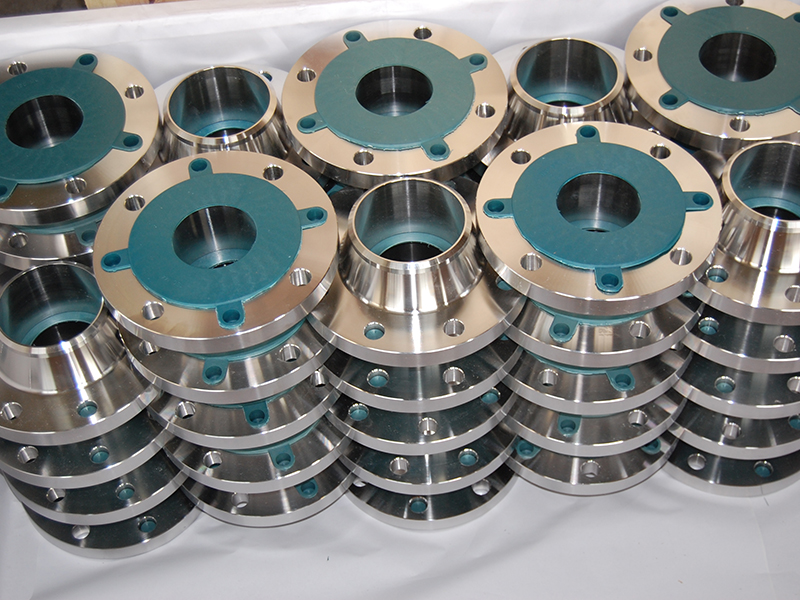

　　重慶法蘭是壓力容器中最常見的部件。經常遇到有朋友問，如果一個重慶法蘭需要分析其應力，并評定其安全性，應該選擇采用什么樣的模型以及邊界條件，是否一定要建配對法蘭，墊片，螺栓螺母，采用三維模型接觸分析呢?

　　我的意見是：一般情況下，如果只是重慶法蘭的分析，大可不必三維接觸分析。重慶法蘭分析采用平面模型不但計算量低而且計算的更為準確。

　　規范中的WATERS法計算重慶法蘭就是采用的軸對稱模型。分析中用軸對稱，然后結合規范中的載荷施加方法，就很容易獲得重慶法蘭的邊界條件。

　　邊界條件為：

　　施加內壓，墊片壓緊力Pf和操作工況的螺栓作用力Pb。

　　但是認真想一想，我們用常規的Waters法計算重慶法蘭時，采用的是操作工況的螺栓載荷嗎?

　　我們的重慶法蘭很多時候是預緊狀態控制的!

　　由介質壓力以及有關墊片參數m，y和墊片有效寬度b計算所得的操作狀態下螺栓力Wm僅用來確定設計狀態下的最小螺栓截面積，如果將其作為實際的螺栓安裝預緊力，是不能保證重慶法蘭接頭密封要求的，很大概率是要泄露。

　　另外墊片被壓縮時，是外緊內松的，墊片處的Pf=2mPc，等效力不是均勻分布的，而且對內壓，墊片載荷Pf，螺栓力Pb，其三者是無法平衡的。

　　所以采用這種邊界條件，計算出來的重慶法蘭，可以發現，重慶法蘭部分都是應力比較低的，分析的計算結果用來評定法蘭本體，是完全不可信的。
